Как да проверите работата на инвертора в лаптопа

В тази статия ще ви покажа как можете да проверите инвертор LCD екрана в един лаптоп.

Неспазването на инвертора е много подобен на симптомите на дефектен подсветка. И в двата случая, екранът потъмнее, и картината става много слаб, едва видими в ярка светлина.

Ако подозирате, че дефектен инвертор е само две надежден начин да проверите това. Първата е да се създаде работна инвертор, а вторият е свързан със старата известна добра подсветка, в този случай, ако светне, това означава, че инвертора работи ..

В повечето случаи, най-лесният Вторият метод - тестване на лаптопа с работеща подсветка. Защо? От подсветка е почти универсален. Едно и също подсветка лампата ще работи с много различни инвертори, конектори и също нещо. Ще говорим за тези конектори по-долу.

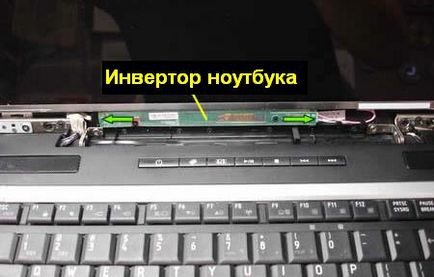

Инверторът обикновено се намира във вътрешността на панела под пластмасовия панел LCD на matritsy.V повечето лаптопи имат достъп до инвертора чрез премахване на рамката. инвертор борда има конектори в двата края. От лявата страна на инвертора е свързан към LCD дисплея на кабела. В дясната част на инвертора е свързан с лампата за осветление, който е инсталиран във вътрешността на матрицата.

За да сте сигурни, че инвертора се захранва от дънната платка. можете да го тествате с мултицет. В нашия случай, "+" свържете мултицет към пин 1 конектора. "-" може да бъде свързан с мед порт, който инвертора е прикрепена към капака. В резултат на това, ние получаваме около 19.4V DC. това показва, че те се захранват с инвертора.

ВНИМАНИЕ! Ако случайно късо изводите за изпитване, може да го повреди или дори на дънната платка. Продължете на свой собствен риск!

Така че, инвертора черпи енергия от дънната платка, но на екрана е още тъмно. Очевидно, това е провал на инвертора или осветлението. Необходимо е да се провери работата с работна светлина.

Ето какво трябва да направите:

1. 1. Изключете LCD екрана от дясната страна на инвертора.

2. 2. Свържете работа подсветка, както е показано по-долу. Моля, имайте предвид, че светлината от изпитването е по-къса от тази, в матрицата, но тестът не е наранен.

Възможни резултати от изпитвания:

2. 2. Ако лампичката за осветление не свети след включване на бележника, най-вероятно имате дефектен инвертор. Ако е така, тогава ще трябва да замени на инвертора.

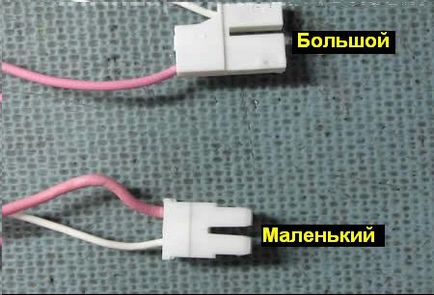

Има няколко различни видове конектори, можете да ги видите на снимките по-долу. В горната част (голяма) достатъчно разпространен и дъно (малък).

ВАЖНО! Ако решите да си купите нов подсветка за изпитването, трябва да сте сигурни, че конектора на лампата съответства на конектора на инвертора.

И накрая, ако сте готови да тествате лаптоп, изключете LCD екран от дясната страна на инвертора.

Свържете светлините на тест за лампи и включете лаптопа.

Дисплеят е осветен, това означава, инвертора работи правилно.
