В тази статия ще ви обясни как можете да проверите инвертор лаптоп LCD екран.

Неспазването на инвертора е много подобен на светлинните индикатори вина. И в двата случая, на екрана е много тъмно и екранът става много слаб, едва видими при ярка светлина.

Ако подозирате, че дефектен инвертор, знам само един надежден начин да го проверите. Това е или да се замени инвертор към познато добро и да видим как работи, или се свържете с известна добра подсветка и да видим дали тя ще свети.

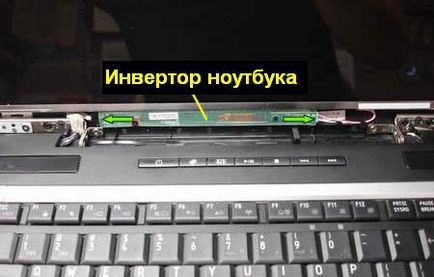

Лаптоп инвертор обикновено се намира под LCD екрана. В повечето лаптопи, можете да получите достъп до инвертора, ако премахнете дисплея на предния панел ekrana.Invertor има конектори в двата kontsah.Levaya на инвертора е свързан с кабел LCD. В дясната част на инвертора е свързан с подсветка, която се монтира вътре в LCD екрана.

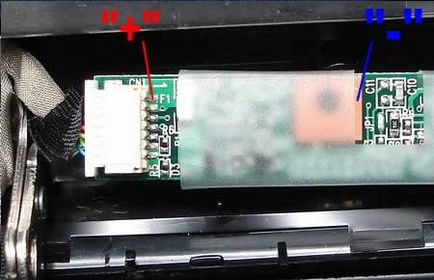

За да сте сигурни, че инвертора се захранва от дънната платка (чрез LCD кабел), можете да го тествате с мултицет. В моя случай аз свързали "+" проводник към електромера 1 в контакта и "-" на земята следа около монтажните дупки на. Имам около 19.4V DC към инвертора, така че получава своята власт от дънната платка.

ВНИМАНИЕ! Ако се случи нещо късо съединение в инвертора по време на теста, можете да го повреди или дори на дънната платка. Направете това на свой собствен риск! Не съм сигурен? Не го правете!

По този начин, на инвертора черпи енергия от дънната платка, но екранът остава тъмна. Очевидно е, че е било лошо или не инвертора подсветка. Нека да проверим лаптоп с работна светлина.

Това е, което аз ще направя:
1. Аз ще изключи LCD екрана от дясната страна на инвертора. По принцип, аз изключете подсветка лампата LCD, което е вътре в екрана.
2. Ще се свържа известна добра подсветка, която можете да видите на снимката по-долу. Моля, имайте предвид, че моят тест подсветка е по-малък, отколкото на екрана, но това е нормално за тестване.

Очаквани резултати:
1. Ако по време на пробния си подсветка светва, се оказва, че дефектната фоновото осветление в лаптоп матрица. Ако това не е така, тогава ще трябва да се замени с LCD дисплей преносим компютър или заменят осветлението (което не е лесно).
2. Ако ми се обслужват лампа ще бъде тъмно след включване на бележника, е вероятно, че имаме отказ на инвертора. Ако е така, тогава ще трябва да замени на инвертора и това е сравнително лесно.

Има два различни вида осветителни конектори, можете да ги видите по-долу. В горната част (голяма) вече не отговаря толкова често, колкото по-ниската (малък). Аз ще се явя на изпит с лампа с по-ниска конектор.

ВАЖНО! Ако решите да си купите нов подсветка за изпитването, трябва да сте сигурни, че конектора на лампата съответства на конектора на инвертора. Много често лампи се продават без никакви кабели. Ако имате намерение да използвате подсветка, като оборудването тестване, трябва да се намери на телта, като имам на фигурата.

И накрая, когато сте готови да тествате лаптоп, изключете LCD екран от дясната страна на инвертора.

Свържете тест лампата свети и включете лаптопа.

В моя случай, фоново осветление светва нагоре, така че инвертор борда работи правилно.
